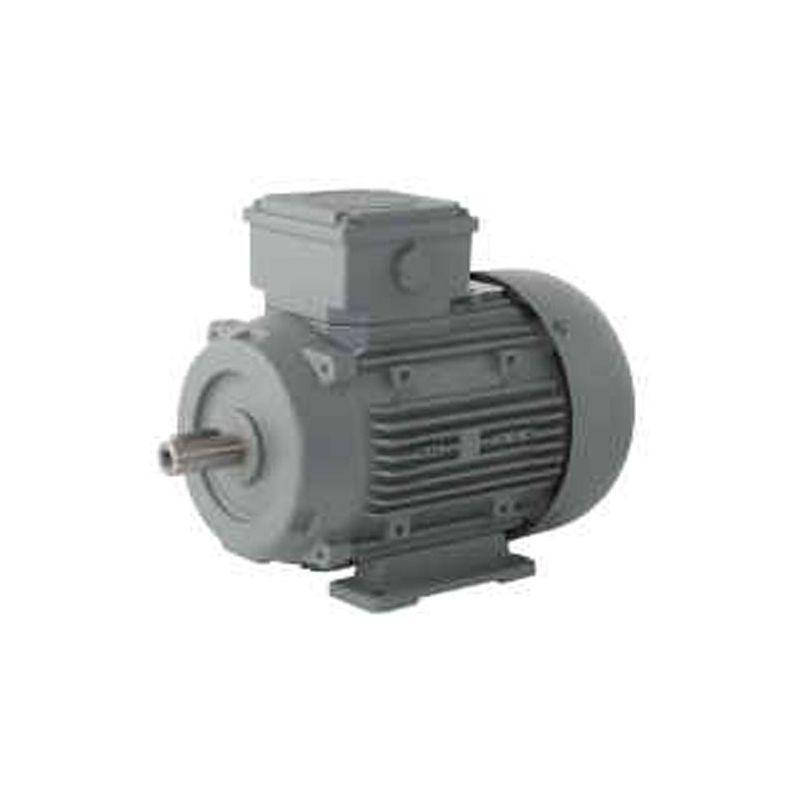

Série QS conforme aux normes internationales CEI.

Fxation type B3 (pattes à trous lisses).

Rotor à cage carcasse aluminium.

Flasque en aluminium avec bague de renforcement au niveau du palier.

Joint sur le bout d'arbre, assurant une bonne étanchéité.

Pattes amovibles.

Ventilateur en matière synthétique résistant à des températures élevées.

Capot métallique.

Boîtes à borne située sur le dessus et orientable dans les 4 directions.

Presse-étoupes montés.

Tensions nominales 230/400V-50Hz (autre fréquence nous consulter).

Degrés de protection IP55 suivant DIN VDE 0530-5.

Refroidissement : IC 411 suivant DIN EN 60034-6.

Température ambiante : -40° à +40°C.

Dimensions et puissances suivant DIN 42673/DIN 42677.

Les dimensions indiquées dans le tableau sont en mm.

Informations techniques :

Puissance : 0.18 kW

Vitesse réelle : 900

Poids : 6 kgs

Arbre ø x long : 14x30

Taraudage arbre : M5

Largeur clavette : 5

Dimensions moteurs (Voir repères sur schéma) :

AC : 138 mm

L : 252.50 mm

B : 90 mm

A : 112 mm

H : 71 mm

Hd : 190 mm

K : 7 mm

C : 45 mm
