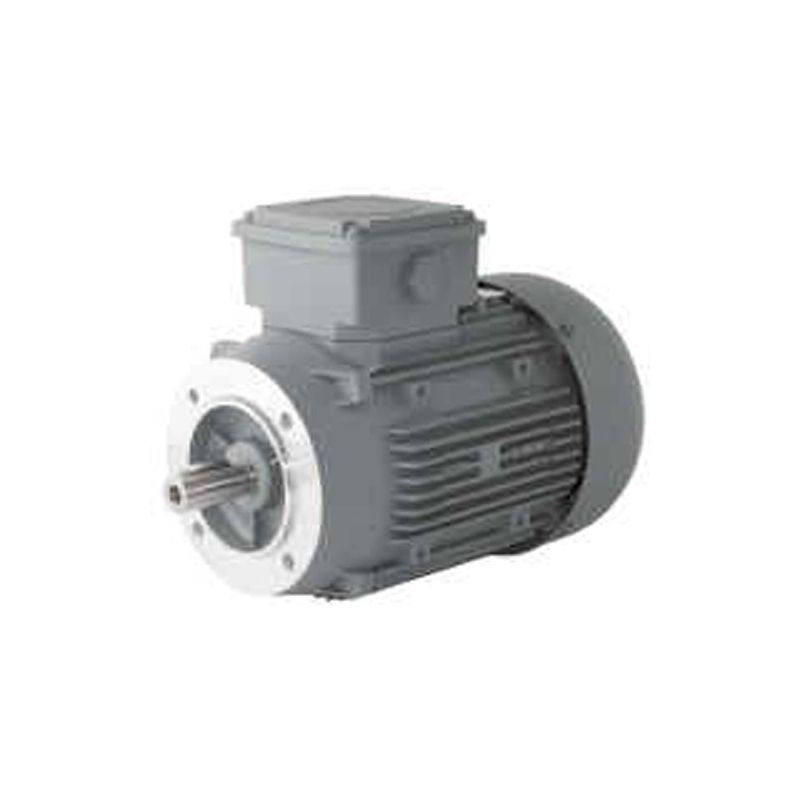

Série QS conforme aux normes internationales CEI.

Fixation type B14 (brides à trous taraudés).

Rotor à cage carcasse aluminium.

Flasque en aluminium avec bague de renforcement au niveau du palier.

Joint sur le bout d'arbre, assurant une bonne étanchéité.

Pattes amovibles.

Ventilateur en matière synthétique résistant à des températures élevées.

Capot métallique.

Boîtes à borne située sur le dessus et orientable dans les 4 directions.

Presse-étoupes montés.

Tensions nominales 230/400V-50Hz (autre fréquence nous consulter).

Degrés de protection IP55 suivant DIN VDE 0530-5.

Refroidissement : IC 411 suivant DIN EN 60034-6.

Température ambiante : -40° à +40°C.

Dimensions et puissances suivant DIN 42673/DIN 42677.

Les dimensions indiquées dans le tableau sont en mm.

Informations techniques :

Puissance : 0.55 kW

Vitesse réelle : 910

Poids : 11 kgs

Arbre ø x long : 19X40

Taraudage arbre : M6

Largeur clavette : 6

Dimensions moteurs (Voir repères sur schéma) :

AC : 158 mm

L : 283.5 mm

P : 120 mm

N : 80 mm

M : 100 mm

S : M6
